Eigenschaften:

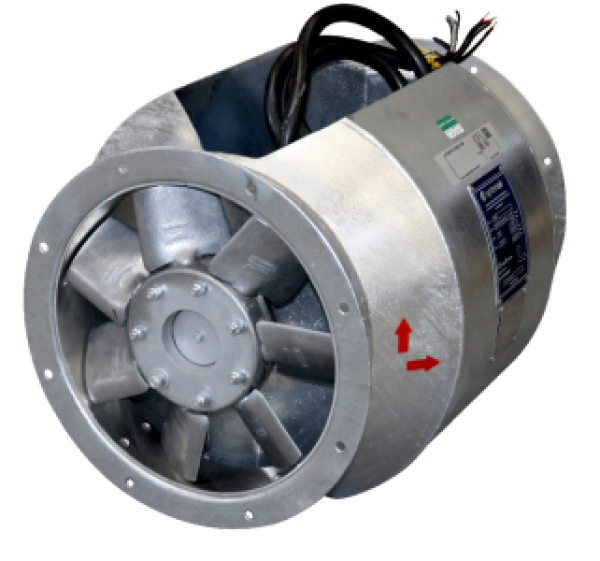

Das zweigeteilte Gehäuse besteht aus feuerverzinktem Stahl nach ISO 1461 mit vorgebohrten Flanschen. Der Klemmenkasten mit IP 65 ist außen auf dem Gehäuse montiert.
Die Laufräder bestehen aus Aluminium und sind dynamisch ausgewuchtet nach ISO 21940-11, Wuchtgüte G6,3 und Vibrationsgrenzen nach ISO 14694.
Die Standardmodelle werden von Drehstrommotoren mit Wirkungsgrad IE3 angetrieben, die für 50 Hz geeignet sind.
Der Motor befindet sich außerhalb des Luftstroms.
Die Motoren sind mit PTC-Thermistoren für den Motorschutz ausgestattet.
Die Motoren können mit einem Frequenzumrichter zwischen 10 und 60 Hz drehzahlgeregelt werden.
Die AXCBF-EX-Ventilatoren können in verschiedenen Positionen im Innen- und Außenbereich installiert werden (weitere Informationen finden Sie im Handbuch).
Empfohlenes Zubehör: flexible Verbinder, Schwingungsdämpfer, Montagefüße.
Technische Daten
|
415V 3~ 50Hz
|
||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Nenndaten | ||||||||||||||||||||||||
| Nennspannung | 415 | V | ||||||||||||||||||||||
| Frequenz | 50 | Hz | ||||||||||||||||||||||
| Phasen | 3~ | |||||||||||||||||||||||
| Leistungsaufnahme | 1.275 | W | ||||||||||||||||||||||
| Eingangsleistung kW | 1,275 | kW | ||||||||||||||||||||||
| Strom | 2,52 | A | ||||||||||||||||||||||
| Drehzahl | 2.952 | rpm | ||||||||||||||||||||||
| Volumenstrom | max. 5.724 | m³/h | ||||||||||||||||||||||
| Max. Fördermitteltemperatur | max. 60 | °C | ||||||||||||||||||||||
| Schutzklasse / Klassifizierung | ||||||||||||||||||||||||
| Schutzart, Motor | IP55 | |||||||||||||||||||||||
| Isolationsklasse | F | |||||||||||||||||||||||
| Explosionsschutzkennzeichnung | II 2G Ex h IIB+H2 T4 Gb | |||||||||||||||||||||||
| Zertifikat | TPS 21 ATEX 085751 0010 X | |||||||||||||||||||||||
| Daten gemäß ErP-Richtlinie | ||||||||||||||||||||||||
| ErP ready | nicht ErP-relevant | |||||||||||||||||||||||
| Temperaturbereich; Umgebung und Kanal | ||||||||||||||||||||||||
| Temperaturbereich; Umgebung und Kanal | -20 bis 60 | °C | ||||||||||||||||||||||
| Abmessungen und Gewichte | ||||||||||||||||||||||||
| Kanalabmessungen, rund, Einlass | 400 | mm | ||||||||||||||||||||||
| Kanalabmessungen, rund, Auslass | 400 | mm | ||||||||||||||||||||||
| Gewicht | 64 | kg | ||||||||||||||||||||||
| Sonstiges | ||||||||||||||||||||||||
| Kanalanschlussart | Rund | |||||||||||||||||||||||
|
Motortyp: AC
AcousticMessbedingungen: qv = 1,2 m3/s, Ps = 422 Pa
LwA druck /saugseitig
Hz
dB(A)
Tot
96
63
67
125
77
250
86
500
90
1k
91
2K
88
4K
84
8K
76
Mittelfrequenzbereich, Hz
Abmessungen
|
||||||||||||||||||||||||
